Привет! Я являюсь поставщиком датчиков RTD (датчик температуры сопротивления), и хотя эти маленькие устройства очень полезны во многих отраслях, они не лишены своих недостатков. В этом блоге я расскажу о некоторых недостатках датчиков RTD, о которых вам следует знать.
1. Стоимость
Одним из наиболее очевидных недостатков датчиков RTD является стоимость. По сравнению с другими датчиками температуры, такими как термопары, датчики RTD обычно дороже. Материалы, используемые в термометрах сопротивления, такие как платина, которая является распространенным элементом вКерамический элемент PT100, являются дорогостоящими. Платина очень стабильна и имеет очень предсказуемую зависимость сопротивления от температуры, что делает ее идеальной для точных измерений температуры. Но это качество имеет свою цену.

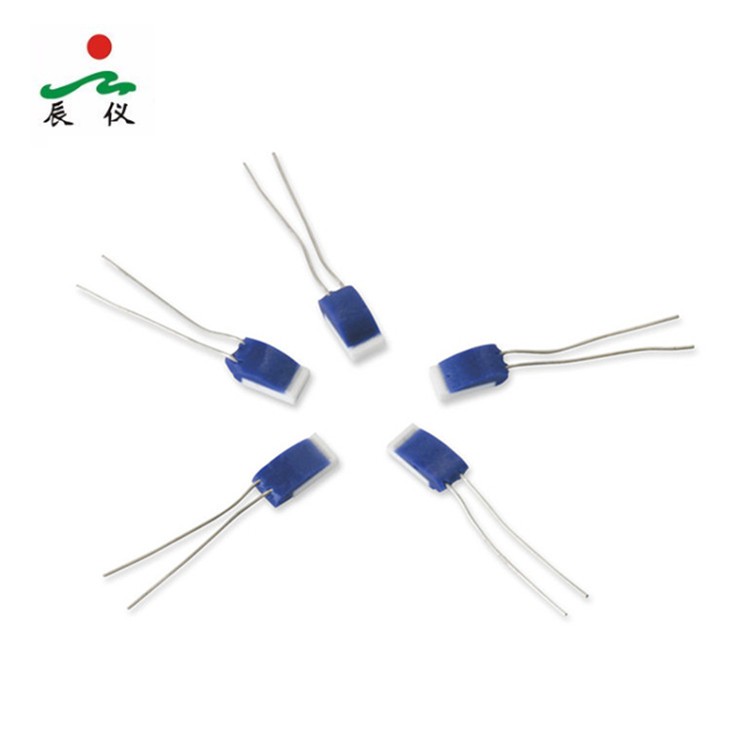

Производство датчиков RTD также включает в себя сложные процессы. Методы намотки проволоки или нанесения тонких пленок, используемые для создания чувствительного элемента, требуют точности и специального оборудования. Например,Тонкопленочный элементДля производства необходима передовая технология изготовления тонких пленок, что увеличивает общую стоимость. Эта более высокая цена может стать существенным сдерживающим фактором, особенно для небольших проектов или приложений, где стоимость является основным фактором.
2. Время ответа
Датчики RTD, как правило, имеют более медленное время отклика по сравнению с некоторыми другими датчиками температуры. Принцип их работы основан на изменении электрического сопротивления из-за колебаний температуры. Этот физический процесс занимает немного времени. При внезапном изменении температуры датчику RTD требуется время для достижения теплового равновесия с окружающей средой, чтобы сопротивление могло точно отражать новую температуру.
В приложениях, где происходят быстрые изменения температуры, например, в некоторых высокоскоростных производственных процессах или в определенных типах химических реакций, медленное время отклика может стать настоящей проблемой. Например, в процессе 3D-печати, где необходимо точно контролировать температуру экструдера в режиме реального времени, медленно реагирующий3D-принтер РТДможет не справиться с необходимой быстрой регулировкой температуры, что приведет к неоптимальному качеству печати.
3. Хрупкость
Зонды RTD могут быть весьма хрупкими, особенно с тонкой проволочной обмоткой или тонкопленочными элементами. Чувствительный элемент РДТ зачастую очень хрупкий. Небольшой механический удар или вибрация могут повредить проволоку или тонкопленочный слой, что повлияет на точность измерения температуры.
В промышленных условиях, где много движения, тяжелая техника или грубое обращение, эта хрупкость может стать большой проблемой. Например, на горнодобывающей или строительной площадке постоянная вибрация и потенциальные удары могут легко сломать датчик RTD. Даже в лабораторных условиях случайные удары или неправильное обращение во время установки или обслуживания могут привести к повреждению зонда.
4. Ограниченный температурный диапазон.
Хотя датчики RTD могут измерять широкий диапазон температур, у них есть свои пределы. Платиновые термометры сопротивления, которые являются наиболее распространенным типом, обычно имеют верхний предел температуры около 850°C. За пределами этой температуры платина может начать окисляться, и соотношение сопротивления и температуры может стать менее предсказуемым.
В приложениях, требующих измерения чрезвычайно высоких температур, например, при плавке металлов или высокотемпературных печах, датчики RTD могут оказаться непригодными. С другой стороны, термопары могут выдерживать гораздо более высокие температуры, иногда до 2000°C и выше. Итак, если вы имеете дело с очень высокой температурой, вам, возможно, придется поискать альтернативу термометрам сопротивления.
5. Требования к формированию сигнала
Датчики RTD требуют более сложной обработки сигнала по сравнению с некоторыми другими датчиками температуры. Поскольку изменение сопротивления обычно невелико, его необходимо преобразовать в полезный электрический сигнал, например напряжение или ток. Этот процесс преобразования включает использование прецизионных резисторов, усилителей и других электронных компонентов.
Схема формирования сигнала должна быть тщательно спроектирована, чтобы обеспечить точные и надежные измерения. Любые ошибки или неточности в формировании сигнала могут напрямую повлиять на показания температуры. Эта сложность не только увеличивает общую стоимость системы измерения температуры, но и требует дополнительных технических знаний для настройки и обслуживания.
6. Самоотопление
Когда электрический ток проходит через датчик RTD для измерения сопротивления, это может вызвать самонагрев. Этот эффект самонагрева может привести к неточным измерениям температуры, поскольку температура зонда искусственно повышается под действием тока.
Чтобы свести к минимуму самонагрев, обычно используется очень малый ток. Однако использование небольшого тока также означает, что сигнал становится слабее, что может затруднить точное измерение. В приложениях, где требуются высокоточные измерения, проблему самонагрева необходимо тщательно решать, что усложняет процесс измерения температуры.
7. Чувствительность к электрическим помехам.
Датчики RTD чувствительны к электрическим помехам. Поскольку они основаны на измерении небольших изменений электрического сопротивления, любой внешний электрический шум может повлиять на результаты измерения. В промышленных условиях часто имеется множество электрических устройств, двигателей и линий электропередачи, которые могут создавать электромагнитные помехи.
Эти помехи могут вызвать колебания измеряемого сопротивления, что приведет к неточным показаниям температуры. Чтобы уменьшить влияние электрических помех, необходимы специальные методы экранирования и заземления. Эти дополнительные меры увеличивают стоимость и сложность установки.
Несмотря на все эти недостатки, датчики RTD по-прежнему имеют множество преимуществ, таких как высокая точность, хорошая стабильность и долговременная надежность. Во многих приложениях преимущества перевешивают недостатки. Если вы планируете использовать датчики RTD для своего проекта, важно тщательно оценить ваши конкретные требования и принять во внимание эти недостатки.
Если вы хотите узнать больше о наших датчиках RTD или у вас есть вопросы относительно их пригодности для вашего применения, не стесняйтесь обращаться к нам. Мы здесь, чтобы помочь вам принять лучшее решение для ваших нужд в измерении температуры и предоставить более подробную информацию о нашей продукции.
