Как измерить сопротивление PT1000 4 - Wire RTD?

Как поставщик PT1000 4 - Wire RTD, я понимаю важность точного измерения сопротивления. PT1000 4 - Проводные RTD широко используются в различных отраслях из -за их высокой точности, стабильности и линейности. В этом блоге я поделюсь с вами методами и методами для измерения сопротивления PT1000 4 - Wire RTD.

Понимание PT1000 4 - Wire RTD

Прежде чем погрузиться в методы измерения, давайте сначала поймем, что такое PT1000 4 - Wire RTD. RTD PT1000 (детектор температуры сопротивления) - это датчик температуры, который использует платиновый элемент с сопротивлением 1000 Ом при 0 ° C. Сопротивление платинового элемента линейно изменяется с температурой, позволяя нам измерять температуру путем измерения его сопротивления.

4 - Конфигурация провода используется для устранения влияния сопротивления провода на измерение. В 4 - проволоке RTD есть два провода с током и два провода напряжения. Ток проходит через ток - переносные провода, а напряжение измеряется через провода напряжения - зонда. Эта установка гарантирует, что измеренное напряжение обусловлено только сопротивлением элемента RTD, а не с сопротивлением свинцового провода.

Инструменты, необходимые для измерения

Чтобы измерить сопротивление Pt1000 4 - Wire RTD, вам понадобятся следующие инструменты:

Точный мультиметр: он должен иметь возможность точно измерять сопротивление, предпочтительно с разрешением не менее 0,1 Ом.
Провода подключения: высокое качество, низкое сопротивление необходимы для подключения RTD к мультиметру.
Стабильный источник питания: если ваш мультиметр не предоставляет встроенный - источник тока для измерения сопротивления, вам может потребоваться внешний стабильный источник питания.

Процедура измерения

Шаг 1: подготовка

Во -первых, убедитесь, что PT1000 4 - Wire RTD находится в стабильной температурной среде. Любые внезапные изменения температуры во время измерения могут повлиять на точность чтения сопротивления.
Осмотрите RTD и подключаемые провода на предмет любого повреждения или свободных соединений. Поврежденный RTD или плохое соединение может привести к неточным измерениям.

Шаг 2: Подключите RTD к мультиметру

Определите ток - несущие провода и напряжение - чувствительные провода 4 - провод RTD. Обычно провода цветные - кодируются для легкой идентификации.
Подключите два тока - перенос провода RTD к соответствующим выходным терминалам текущего мультиметра.
Подключите два напряжения - чувствительные провода RTD к клемм входного напряжения мультиметра.

Шаг 3: Установите мультиметр

Включите мультиметр и установите его в режим измерения сопротивления.
Выберите соответствующий диапазон для измерения сопротивления. Поскольку сопротивление RTD PT1000 составляет около 1000 Ом при 0 ° C, начните с диапазона, который может точно измерить значения около 1000 Ом.

Шаг 4: Примите измерение

Как только RTD подключен и мультиметр установлен, подождите несколько секунд, чтобы измерение стабилизировалось.
Прочитайте значение сопротивления, отображаемое на мультиметре. Обязательно запишите значение точно, включая устройство (Ом).

Шаг 5: Рассчитайте температуру

Если вы хотите преобразовать измеренное значение сопротивления в температуру, вы можете использовать уравнение Callendar - Van Dusen. Уравнение для RTD PT1000:
[R_t = r_0 (1 + a t + b t^2)]
где (r_t) сопротивление при температуре (t), (r_0) является сопротивлением при 0 ° C (1000 Ом для Pt1000 Rtd), (a = 3,9083 \ times10^{-3} \^{\ circ} c^{-1}) и (b = -5,75 \ times10^{-7} \ ^{\ circ} c ^{-2}).

Однако для большинства практических применений вы также можете использовать таблицу поиска температуры - сопротивления, предоставленную производителем RTD.

Факторы, влияющие на точность измерения

Сопротивление свинцового провода: Хотя конфигурация 4 - проволока минимизирует эффект сопротивления свинцового провода, очень длинные или низкие - качественные свинцовые провода по -прежнему могут внести некоторые ошибки. Убедитесь, что используйте провода высокого качества, с низким сопротивлением и держите длину провода как можно более короткие.
Температурная стабильность: Как упоминалось ранее, любые колебания температуры во время измерения могут повлиять на значение сопротивления. Попробуйте измерить сопротивление в контролируемой температуре среды.
Многометральная точность: Точность мультиметра имеет решающее значение для точного измерения сопротивления. Используйте высокий - точный мультиметр и регулярно калибруйте его.

Применения PT1000 4 - Wire RTDS

Pt1000 4 - Проволочные RTD используются в широком спектре применений, включая:

Промышленное управление процессом: В таких отраслях, как химическое, пищевое и фармацевтическое, точное измерение температуры имеет важное значение для контроля процесса. PT1000 4 - Проволочные RTD используются для мониторинга и контроля температуры реакторов, печи и другого оборудования.
Системы HVAC: Системы отопления, вентиляции и кондиционирования воздуха используют PT1000 4 - Wire RTD для измерения температуры воздуха и воды, обеспечивая оптимальный комфорт и энергоэффективность.
Автомобильная промышленность: В автомобильных приложениях PT1000 4 - РТД проволоки используются для измерения температуры охлаждающей жидкости, масла и впускного воздуха двигателя, помогая повысить производительность и надежность двигателя.

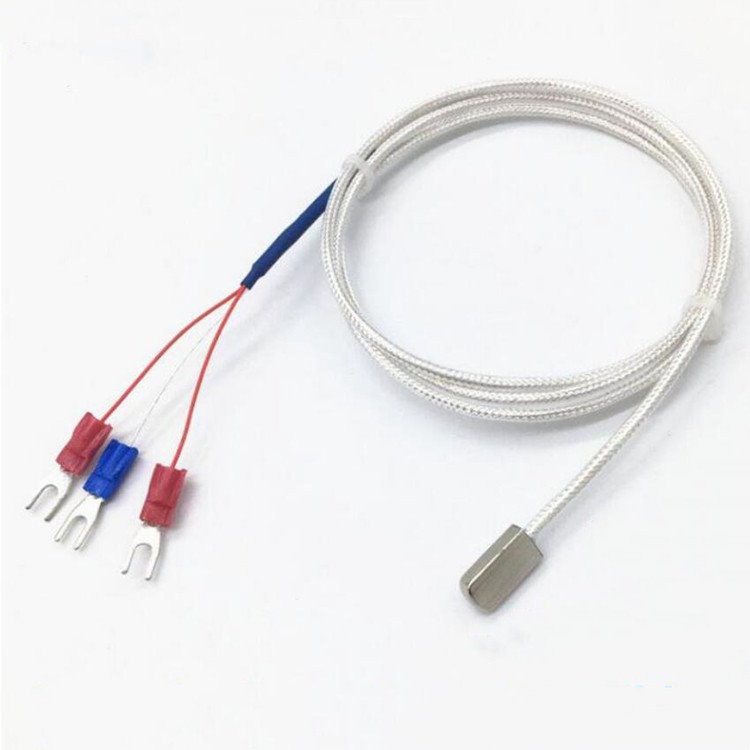

Мы также предлагаем различные связанные продукты, такие как3D -принтер RtdВТонкий пленок элемент, иPT100 Керамический элементПолем Эти продукты предназначены для удовлетворения различных требований применения и обеспечения высоких решений для чувствительности к качеству.

Заключение

Измерение сопротивления PT1000 4 - Wire RTD является относительно простым процессом, но он требует внимания к деталям, чтобы обеспечить точные результаты. Следуя шагам, описанным в этом блоге и рассмотрения факторов, которые влияют на точность измерения, вы можете получить надежные значения сопротивления и преобразовать их в температуру, если это необходимо.

Если вам нужны высокие - качественные PT1000 4 - Wire RTDS или у вас есть какие -либо вопросы об измерении сопротивления или чувствительности температуры, пожалуйста, не стесняйтесь обращаться к нам для дальнейшего обсуждения и потенциальных закупок. Мы стремимся предоставить вам лучшие продукты и техническую поддержку.

Ссылки

«Справочник по измерению температуры», Omega Engineering Inc.
«Детекторы температуры сопротивления (RTD): принципы и применение», Honeywell Sensing and Control.
