Привет! Как поставщик термопары WRe526, я видел немало проблем, с которыми сталкиваются клиенты. Одной из наиболее распространенных проблем являются электромагнитные помехи (ЭМП), влияющие на работу термопары WRe526. В этом блоге я поделюсь некоторыми советами, как справиться с этой неприятной проблемой.

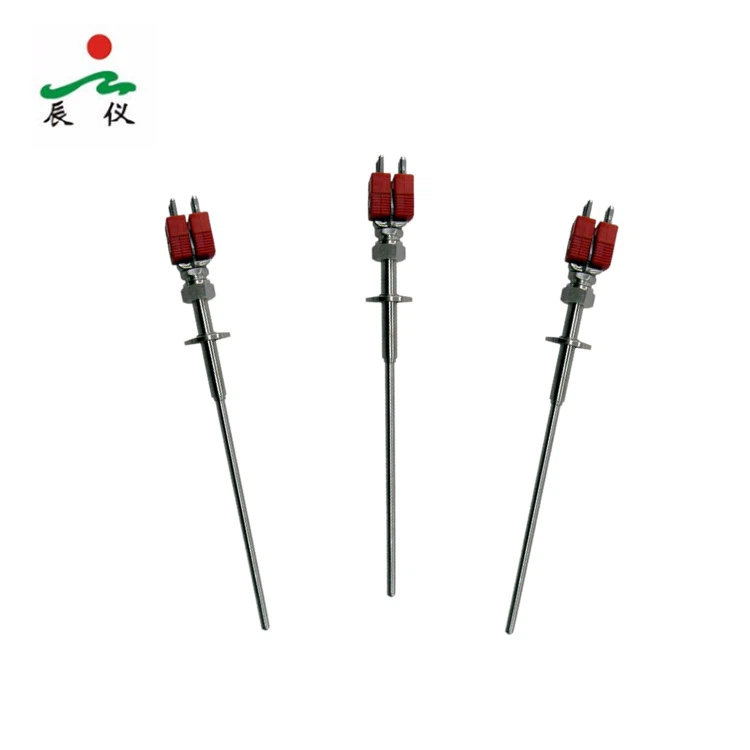

Прежде всего, давайте разберемся, что такое термопара WRe526.WRe526 Термопарапредставляет собой высокотемпературную термопару, используемую в различных отраслях промышленности. Он известен своей точностью и надежностью при измерении высоких температур. Но, как и любое электронное устройство, оно уязвимо к электромагнитным помехам.
EMI может исходить из разных источников. Электрическое оборудование, такое как двигатели, генераторы и линии электропередачи, может генерировать сильные электромагнитные поля. Источники радиочастот, такие как сотовые телефоны, маршрутизаторы Wi-Fi и микроволновые печи, также могут вызывать помехи. Когда термопара WRe526 подвергается воздействию этих электромагнитных полей, это может привести к неточным показаниям температуры, искажению сигнала или даже к полному выходу из строя термопары.
Итак, как мы можем справиться с этой проблемой?
1. Экранирование
Одним из наиболее эффективных способов защиты термопары WRe526 от электромагнитных помех является использование экранирования. Экранирование предполагает обертывание кабеля термопары проводящим материалом, обычно металлической фольгой или оплеткой. Этот проводящий экран действует как барьер, не позволяя электромагнитным полям достичь проводов термопары.
Существуют различные типы экранирования. Например, экран из фольги обеспечивает хорошую высокочастотную защиту и относительно недорог. С другой стороны, плетеный экран обеспечивает лучшую механическую защиту и низкочастотное экранирование. При выборе экрана учитывайте тип источника электромагнитных помех, с которым вы имеете дело, и среду, в которой будет использоваться термопара.
2. Заземление
Правильное заземление имеет решающее значение для снижения электромагнитных помех. Экран кабеля термопары должен быть заземлен на одном конце, предпочтительно на конце прибора. Заземление обеспечивает безопасный путь электромагнитных токов к земле, не мешая сигналу термопары.
Убедитесь, что заземляющее соединение прочное и не подвержено коррозии. Плохое заземление может фактически усугубить проблему электромагнитных помех. Кроме того, избегайте заземления экрана с обоих концов, так как это может создать контур заземления, который может вызвать дополнительные помехи.
3. Фильтрация
Фильтрация — еще один метод борьбы с электромагнитными помехами. Вы можете использовать фильтры для удаления нежелательных электромагнитных частот из сигнала термопары. Доступны различные типы фильтров, такие как фильтры нижних частот, фильтры верхних частот и полосовые фильтры.
Фильтр нижних частот пропускает низкочастотные сигналы (сигнал термопары), блокируя при этом высокочастотные электромагнитные помехи. Фильтры верхних частот действуют наоборот, пропуская высокочастотные сигналы и блокируя низкочастотные помехи. Полосовые фильтры используются, когда вы хотите пропустить определенный диапазон частот.
4. Расстояние и размещение
Физическое расстояние между термопарой WRe526 и источником электромагнитных помех может существенно повлиять на уровень помех. Старайтесь держать термопару как можно дальше от источников электромагнитных помех, таких как большие электродвигатели и линии электропередачи.
Также обратите внимание на размещение термопары. Избегайте прокладки кабеля термопары параллельно силовым кабелям или другим источникам электромагнитных помех. Вместо этого, если возможно, пересекайте их под прямым углом. Это может помочь уменьшить степень электромагнитной связи между кабелем термопары и источником электромагнитных помех.
5. Использование витых пар.
Использование витых пар проводов термопар также может помочь снизить уровень электромагнитных помех. Скручивание проводов вместе приводит к тому, что электромагнитные поля, индуцированные в каждом проводе, нейтрализуют друг друга. Это связано с тем, что индуцированные токи в двух проводах равны по величине, но противоположны по направлению.
При использовании витых пар убедитесь, что скорость скрутки одинакова по всей длине кабеля. Более высокая скорость скручивания обычно обеспечивает лучшую защиту от электромагнитных помех.
Сравнение с другими термопарами
Стоит сравнить термопару WRe526 с другими типами термопар с точки зрения чувствительности к электромагнитным помехам. Например,Платиново-родиевая термопараиТермопара типа S с вилкойтакже популярны в условиях высоких температур.
Платиново-родиевая термопара известна своей высокой точностью и стабильностью, но на нее также могут влиять электромагнитные помехи. Термопара типа S со штепселем спроектирована так, чтобы ее можно было легко установить, но, как и любая термопара, она нуждается в защите от электромагнитных помех.
В целом термопара WRe526 имеет такую же восприимчивость к электромагнитным помехам, как и другие высокотемпературные термопары. Однако, следуя вышеупомянутым советам, вы можете эффективно снизить влияние электромагнитных помех на его производительность.
Заключение
Бороться с электромагнитными помехами, влияющими на термопару WRe526, может быть непросто, но это определенно выполнимо. Используя экранирование, правильное заземление, фильтрацию, правильное расстояние и размещение, а также витые пары, вы можете защитить термопару от электромагнитных помех и обеспечить точные измерения температуры.
Если вы ищете надежную термопару WRe526 или у вас есть вопросы по борьбе с электромагнитными помехами, обращайтесь. Мы здесь, чтобы помочь вам максимально эффективно использовать вашу термопару и обеспечить бесперебойную работу ваших промышленных процессов.
Ссылки
- Справочник по электротехнике, третье издание
- Справочник по промышленному контрольно-измерительному оборудованию и управлению, второе издание
- Руководство по применению термопар от Omega Engineering
