Привет! Меня, как поставщика термодатчиков Pt100, часто спрашивают, как подключить эти датчики к контроллеру. Сегодня я расскажу вам все это простым и понятным языком.
Общие сведения о термодатчиках Pt100
Начнем с небольшой предыстории. Термодатчик Pt100 представляет собой тип резистивного температурного детектора (RTD). Он сделан из платины и, как следует из названия, имеет сопротивление 100 Ом при 0°C. Сопротивление Pt100 линейно изменяется в зависимости от температуры, что делает его сверхточным для измерения температуры в широком диапазоне применений: от промышленных процессов до научных экспериментов.

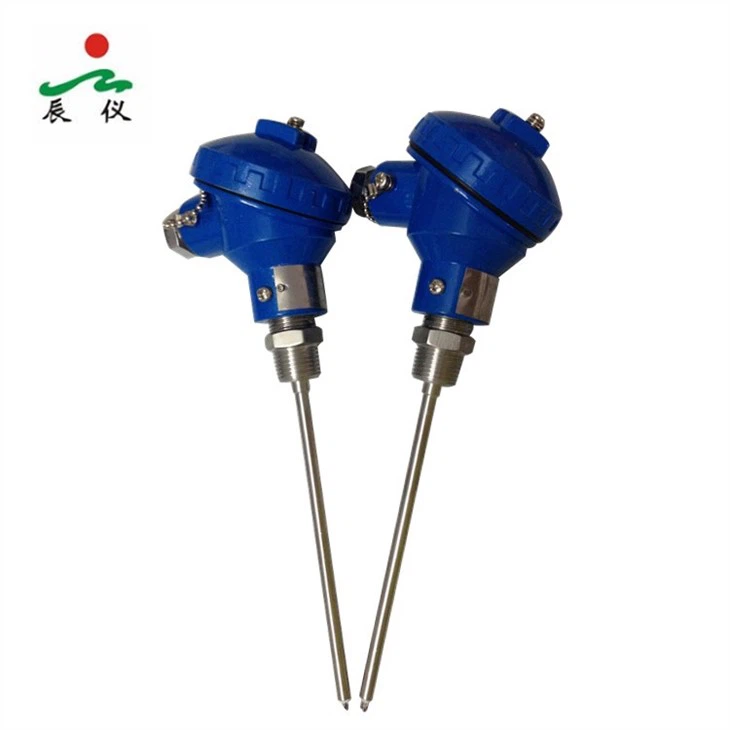

Если вас интересуют различные типы платиновых датчиков температуры, вы можете проверитьПлатиновые датчики температуры Pt100. А если вы рассматриваете другие варианты, взгляните наДатчик температуры сопротивления Pt1000иДатчик температуры WZP Pt100.
Зачем подключаться к контроллеру?
Вам может быть интересно, зачем нам нужно подключать Pt100 к контроллеру. Ну, контролер — это своего рода мозг операции. Он получает данные о температуре от датчика Pt100 и использует их для принятия решений. Например, в системе отопления контроллер может включать или выключать нагреватель в зависимости от температуры, измеренной датчиком Pt100.
Компоненты, которые вам понадобятся
Прежде чем начать процесс подключения, вам понадобится несколько вещей:
- Термодатчик Pt100:Очевидно, вам нужен датчик Pt100 хорошего качества. Как поставщик, я могу заверить вас, что наши датчики имеют высочайший уровень точности и надежности.
- Контроллер:Убедитесь, что ваш контроллер совместим с датчиками Pt100. Некоторые контроллеры оснащены встроенным входом Pt100, тогда как другим может потребоваться дополнительный модуль формирования сигнала.
- Проводка:Для подключения датчика к контроллеру вам понадобятся соответствующие провода. Провода должны иметь низкое сопротивление, чтобы минимизировать ошибки измерения. Обычно я рекомендую использовать экранированные кабели, чтобы уменьшить помехи.
- Инструменты:Для выполнения соединений пригодятся основные инструменты, такие как отвертка, инструменты для зачистки проводов и обжимные инструменты.
Способы подключения
В основном существует три способа подключения термодатчика Pt100 к контроллеру: 2-проводное, 3-проводное и 4-проводное подключение.
2 – Проводное соединение
Двухпроводное подключение является самым простым. В этом методе вы просто подключаете два провода от датчика Pt100 напрямую к контроллеру. Однако у этого метода есть недостаток. К сопротивлению Pt100 добавляется сопротивление самих проводов, что может вызвать ошибки измерения, особенно если провода длинные. Таким образом, 2-проводные соединения обычно используются для приложений на небольших расстояниях, где высокая точность не имеет решающего значения.
Вот как это сделать:
- Зачистите концы двух проводов датчика Pt100.
- Подключите один провод к положительному входу контроллера, а другой — к отрицательному входу.
3 – Проводное соединение
3-проводное соединение является лучшим вариантом, когда вам нужна большая точность. В этой схеме один провод используется в качестве опорного, а два других используются для измерения сопротивления Pt100. Затем контроллер может компенсировать сопротивление провода, уменьшая погрешность измерения.
Вот пошаговый процесс:
- Определите три провода датчика Pt100. Обычно два провода одного цвета, а третий другого.
- Подключите два провода одинакового цвета к двум входным клеммам контроллера.
- Подключите оставшийся провод к эталонной клемме на контроллере.
4 – Проводное соединение
4-проводное соединение обеспечивает высочайший уровень точности. В этом методе два провода используются для пропускания постоянного тока через Pt100, а два других используются для измерения напряжения на нем. Поскольку по измерительным проводам ток отсутствует, падение напряжения из-за сопротивления проводов отсутствует, что обеспечивает очень точные измерения температуры.
Вот как выполнить 4-проводное соединение:
- Разделите четыре провода датчика Pt100.
- Подключите два провода к клемме источника тока на контроллере.
- Подключите два других провода к клемме измерения напряжения на контроллере.
Калибровка
После подключения Pt100 к контроллеру важно откалибровать систему. Калибровка гарантирует точность показаний температуры. Для сравнения показаний системы Pt100 – контроллер можно использовать калиброванный эталонный термометр. Если есть разница, вы можете отрегулировать настройки контроллера, чтобы исправить ее.
Поиск неисправностей
Иногда все может пойти не так, как планировалось. Вот некоторые распространенные проблемы и способы их устранения:
- Нет чтения:Проверьте, не ослаблены ли соединения. Убедитесь, что питание контроллера работает. Также проверьте, не поврежден ли датчик Pt100.
- Неточное прочтение:Это может быть связано с неправильной проводкой, сопротивлением провода или проблемой с калибровкой контроллера. Дважды – проверьте проводку и при необходимости выполните новую калибровку.
Заключение
Подключение термодатчика Pt100 к контроллеру не является сложной задачей. Имея подходящие компоненты, немного знаний и немного терпения, вы легко справитесь с этой задачей. Выбор 2-проводного, 3-проводного или 4-проводного подключения зависит от вашего конкретного применения и необходимого вам уровня точности.
Если вы ищете высококачественные термодатчики Pt100 или у вас есть вопросы по процессу подключения, свяжитесь с нами для обсуждения покупки. Мы здесь, чтобы помочь вам найти лучшие решения для ваших потребностей в измерении температуры.
Ссылки
- «Справочник по измерению температуры»
- Руководства производителя датчиков и контроллеров Pt100
